Revit Architecture 2011 – Nuevo y Mejorado

Autodesk acaba de sacar al Mercado su línea de productos para Arquitectura, ingeniería y construcción (AEC) 2011 entre las que por supuesto se encuentra Revit Architecture el cual trae varias mejoras que permiten al usuario incrementar el rendimiento de la aplicación:

 Se mejoraron las opciones de vinculación de modelos de Revit

• Mejoras de rendimiento
• Interoperabilidad con Autodesk^® Inventor^®
• Mejoras en la API (application programming interface)
• Simulación de trayectoria solar
• Acceso a Green Building studio vía web
• Nuevos estilos visuales
• Mejoras en el motor de Render

Mejoras en la interface de Usuario:

• Properties Palette
• Quick Access Toolbar (QAT)
• Atajos por teclado
• Menús contextuales
• Herramienta para repetir el ultimo comando
• Opciones de selección de elementos
• Barra de estado

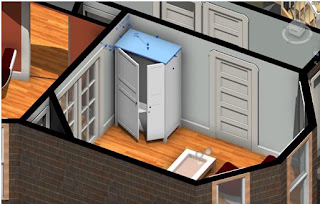

Nuevos estilos Visuales

• Colores Consistentes
• Texturas Realistas
• Iluminación Ambiental

Estas son algunas de las mejoras que trae la aplicación en su versión 2011, los invitamos a seguir nuestro blog ya que iremos revelando interesantes trucos sobre esta útil herramienta de diseño.

Autodesk Home Styler, Diseño sin barreras.

Autodesk lanzó al mercado una aplicación gratuita para diseño llamada "Home Styler" la cual permite crear y compartir ideas de diseño on- line,  los modelos se pueden ambientar con muebles y electrodomésticos de los fabricantes mas populares en Norte América.



En primeras versiones el programa se llamó "Project Dragonfly" y estaba enfocado en visualizar archivos on-line, pero como ya vemos avanzó bastante hasta convertirse de un simple visor en todo un programa.

El vinculo para utilizar la aplicación es: http://www.homestyler.com/

¿Pero que es el Home Styler?: Se trata de una aplicación sencilla, creada para aquellas personas que no poseen conocimientos avanzados en programas complejos como AutoCAD Architecture o Revit Architecture apasionadas por visualizar sus ideas 3D rapidamente. Este programa brinda la posibilidad de mostrar, visualizar o compartir sin necesidad de adquirir licencias y sin inconvenientes ya que al no requierir instalacion el programa se puede ejecutar desde practicamente cualquier lugar.

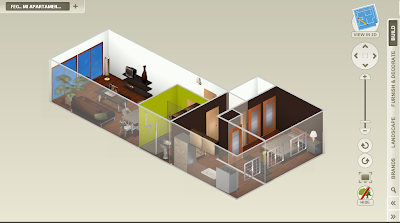

¿Cual es el alcance de este programa?: Con el Home Styler se pueden generar dibujos en 2D, modelos 3D, experimentar con estilos de visualizacion, texturas, materiales, etc, también se pueden subir los diseños directamente a la pagina de Autodesk Home Styler y compartirlos con otros usuarios con lo que los modelos pasan a ser parte de una biblioteca que cualquiera puede usar y por supuesto modificar.



Si hay tantos programas de diseño, ¿Cual es la finalidad de esta nueva aplicación?: Aumentar la confianza de los clientes ya que se pueden crear opciones de diseño muy facilmente, es posible crear y compartir diseños  para ayudar a los clientes a entender mejor sus conceptos y asi tomar decisiones más rápida y confiablemente.



La principal ventaja de esta aplicación aparte de ser gratuita, es el no necesitar instalacion ya que corre facilmente bajo el explorador de internet, en mi caso Internet Explorer 8. Dese el que tome estas imagenes, es liviana y no tarda en abrir, vusualizar en 3D es muy facil y comenzar a trabajar es inmediato.



Otra ventaja es la posibilidad de exportar los modelos en formatos compatibles con aplicaciones como Revit Architecture y programas que leen formatos 2D.

Los invito a probar esta divertida aplicación, y recuerden que no tienen que instalar nada, es facil y rapida.

Como crear un elemento de masa en Revit Architecture

En este video podran ver como crear un elemento de masa con Revit Architecture 2011 y luego transformarlo en un proyecto arquitectonico completo, es realmente sencillo.

como pueden ver las herramientas de diseño conceptual de Revit 2011 son bastante simples de dominar, ademas la version nueva posee mejoras que hacen posible acceder a los comandos de modificacion y edicion bastante rapidamente, espero les guste esta sencilla demo que prepare para ustedes con la que pretendo dar un vistazo muy rapido a una herramienta muy util para nosotros los arquitectos.

Modelos Paramétricos creados con iLogic

Inventor 2011 brinda una manera de parametrizar muy simple pero que proporciona modelos muy inteligentes, esta es, Inventor iLogic.

Con Inventor iLogic se pueden incluir normas dentro de la aplicación. Estas reglas de trabajo, junto con el mecanismo de actualización de parámetros de Inventor, permiten obtener modelos más inteligentes facilitando el proceso de diseño.

En el siguiente ejemplo, la idea es que al cambiar el valor de la variable dia_mayor, num_agujeros (número de agujeros de los pernos) se actualice según sea necesario, como también el diámetro de la perforación (dia_agujero_per).

El procedimiento es el siguiente:

Adicionamos una regla.

En el cuadro de dialogo Edit Rule definimos la regla, en este caso es: Si (If) dia_mayor es igual a 2.045 entonces (Then) num_agujeros es igual a 10; además si (Elself) dia_mayor vale 2.090, num_agujeros vale 11 y si dia_mayor tiene un valor de 2.135, num_agujeros 12. Se finaliza con End If. Clic en OK.

Ahora se cambia el valor de dia_mayor por 2.090 y efectivamente el número de agujeros cambia.

Sólo falta establecer la regla para que el diámetro de la perforación (dia_agujero_per) se actualice de acuerdo al valor de la variable dia_mayor.

Creamos una nueva regla para dicha variable y definimos los parámetros correspondientes.

Para validar el comportamiento de las reglas definidas, cambiamos el valor de dia_mayor por 2.090 y el número de agujeros cambia como también el diámetro de las perforaciones.

Efectivamente los parámetros establecidos actualizan el dibujo según la intención del diseño.

Adquisición de datos geoespaciales (Lidar-.las, Nube de puntos-.isd y ASCII-.xyz)

La versión de AutoCAD MAP 3D 2011 incorpora una importante utilidad para las personas que requieren adquirir datos geoespaciales de las tecnologías Lidar (*.las), Nube de puntos –Point Cloud (*.isd) y formato ASCII (*.xyz) . Esta técnicas tiene un Laser aerotransportado o estación de campo con un sistema de posicionamiento global el cual es muy útil para los técnicos y ususarios de información georeferenciada.


EL procedimiento es muy simple y lo describo a continuación:

Seleccionamos la opción de Create.

Index File para una Nube de Puntos (Point Cloud)

Insertar archivo.

Adicione el archivo como se muestra en la siguiente grafica.

Podemos Adicionar Filtros si es necesarios por propiedades como la elevacion.

Generamos el índice

Adicionamos los puntos al mapa


Seleccionamos crear la superficie


Generamos la superficie

La adicionamos al mapa

Creamos las curvas de nivel como se ha explicado en los artículos anteriores

Definimos los parametros de curvas de elevacion y donde quedara el archivo de las Curvas de Nivel.

Terminamos nuestro mapa con las curvas de Nivel.

Como corregir lo errores en los vanos de puertas y ventanas de Revit Architecture a Navisworks

En la actualidad la herramienta de exportación de Navisworks en las aplicaciones 2010, ha presentado errores de comportamiento, en especial al realizar exportaciones de archivos de Revit Architecture 2010 de modelados que contengan elementos como muros, puertas o ventanas los cuales necesitan que se respete el contorno de los vanos en los cuales van ubicados.






El resultado que se da es el anterior, en días pasados este error se le hizo saber a Autodesk Development por lo cual crearon un Hot fix para solucionar este problema, este hot fix puede descargarse desde.

http://usa.autodesk.com/adsk/servlet/ps/dl/item?siteID=123112&id=13379829&linkID=10382102

Despúes de instalar este parche estos son los resultados.

AutoCAD 2010, descarga gratuita para los miembros de la «Student Engineering & Design Community»

Autodesk pone a disposición de la Student Engineering & Design Community la versión de AutoCAD 2010 para descarga gratuita, previo registro.

para acceder a las descargas de software AUTODESK gratuitas dirijanse a este link:

http://students.autodesk.com/?nd=m_downloads&tagent=Q1FY09ACADAnnouncement&lbon=1

La inscripcion es muy sencilla, solo se debe poseer un correo educativo:  ejemplo@nombredelainstitucion.edu

es el unico requisito para descargar el software, se pueden descargar las ultimas versiones de casi todos los aplicativos AUTODESK.

aqui se puede observar el anuncio de Autodesk en el cual se invita a los usuarios a descargar el software totalmente gratis.
