Procedimiento para insertar anotaciones de corte y de lleno sobre una cuadricula o grilla

Creación del Estilo de Label de Elevación de Superficie:

1. En el tabulador Setting del Toolspace abrir el directorio de Surface, el de label Style y el del Spot Elevation
2. Seleccione uno de los estilos creados y con click derecho seleccione copiar

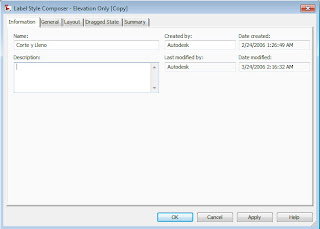

3. Cambie en el tabulador Information el nombre del estilo por Corte y Lleno

4. En el tabulador Layout Escriba como nombre del componente por Corte y cambie el color del layer por rojo y de un click sobre la celda de valor en Contents

5. Borre el contenido en la ventana de visualización y cambie las propiedades de cómo muestra la figura o como necesite y de un click sobre la flecha

6. En el tabulador Layout copie el componente Corte

7. Cambie el nombre del componente por Lleno, el color del layer por verde y de un click sobre la celda de valor en Contents

8. Borre el contenido en la ventana de visualización y cambie las propiedades de cómo muestra la figura o como necesite. (Escoja que no se muestre el signo negativo) y de un click sobre la flecha

9. Cree la superficie de Volumen Escogiendo como tipo de superficie TIN Surface, El nombre de la superficie y las superficies a comparar

10. Por el menú superior Surface escoja Add Surface Labels – Add Surface Labels

11. Escoja como tipo de Label Spot Elevations on Grid y como Estilo de visualización Corte y Lleno

12. Seleccione la superficie de volumen, un punto inferior izquierdo donde quiere comenzar la cuadricula, la rotación, la separación de la cuadricula y el punto superior izquierdo de la cuadricula

13. Ver el resultado final
